Hvilke typer CNC-slibemaskiner er der?

Inden for præcisionsfremstilling, CNC slibemaskiner spiller en afgørende rolle. De anvender roterende slibeskiver med høj hastighed til at udføre finslibning på overfladen af ​​emner, hvilket opnår ekstrem høj dimensionsnøjagtighed og overfladefinish. Med den kontinuerlige stigning i industrielle krav til højpræcision og højeffektiv bearbejdning er typerne af CNC-slibemaskiner blevet stadig mere forskellige og specialiserede.

Klassificering efter bearbejdningsobjekt og -funktion: Mainstream CNC-slibemaskineklassifikationer

CNC slibemaskiner er hovedsageligt klassificeret efter formen på de emner, de behandler og deres specifikke funktioner, og danner flere hovedtyper:

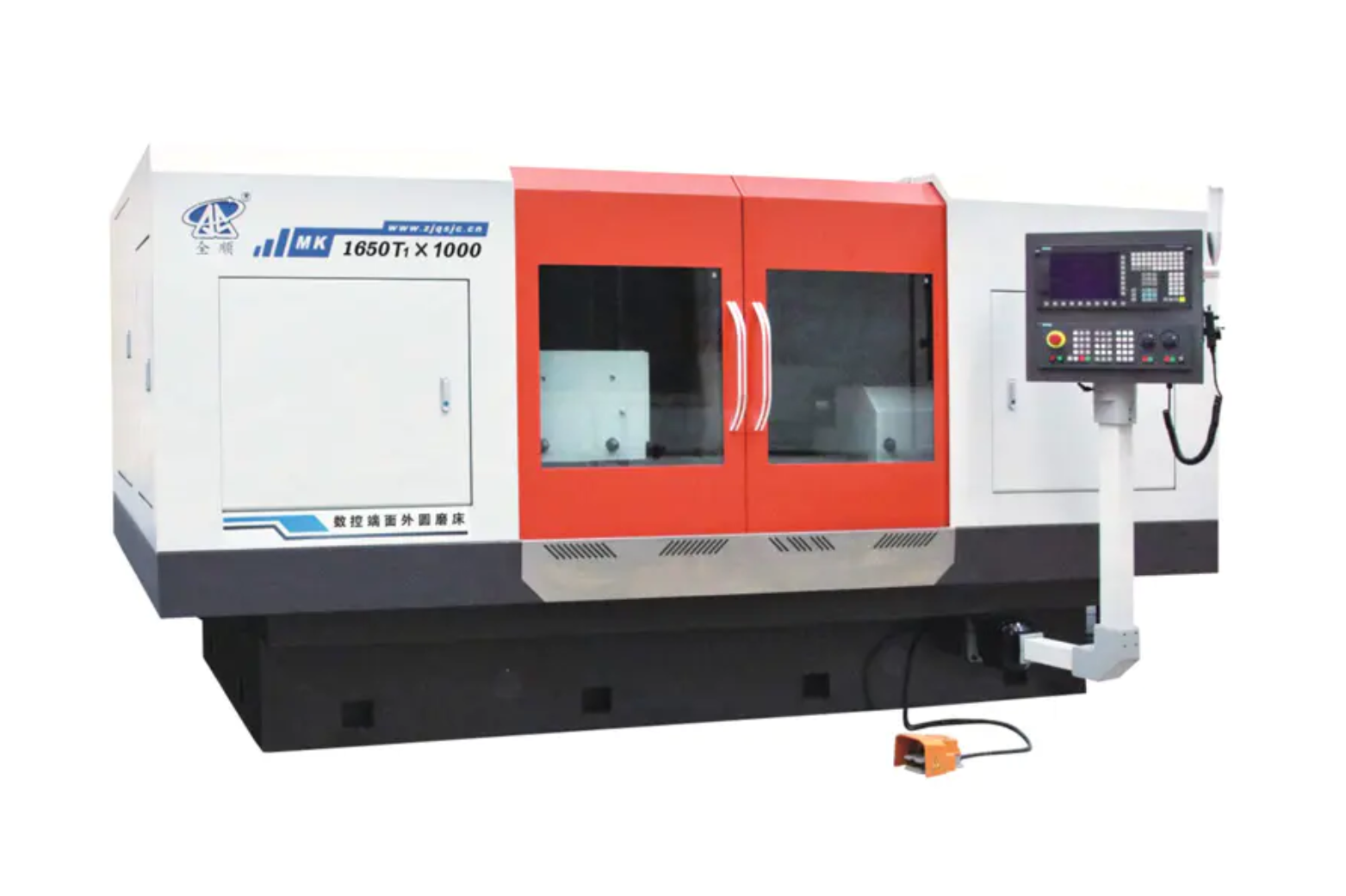

1. CNC cylindrisk slibemaskine

Funktioner: Anvendes specifikt til slibning af de ydre cylindriske overflader, koniske overflader og visse skulderendeflader på emner. Det er kerneudstyret til præcisionsbearbejdning af akseldele. Moderne CNC cylindriske slibemaskiner har typisk multi-akse kontrol, hvilket muliggør kompositslibning, såsom fuldførelse af præcisionsbearbejdning af ydre diametre og endeflader i en enkelt opsætning.

2. CNC intern slibemaskine

Funktioner: Anvendes til slibning af de indvendige cylindriske eller koniske overflader på emner. På grund af pladsbegrænsninger i intern slibning anvender disse maskiner typisk højhastigheds elektriske spindler. De er meget udbredt i industrier som autodele (f.eks. lejehuse), hydrauliske komponenter og forme.

3. CNC overfladeslibemaskine

Funktioner: Bruges til at slibe de flade eller formede overflader på emner. Baseret på forholdet mellem slibeskivens akse og bordets bevægelsesretning kan de yderligere opdeles i vandret-spindel rektangulære borde, vertikal-spindel roterende borde osv. Deres kernefordel ligger i at give ekstrem høj planhed og overfladeruhed.

4. CNC værktøjsslibemaskine

Funktioner: Specielt designet til slibning og fremstilling af forskellige skæreværktøjer (f.eks. boremaskiner, fræsere, tandhjulsfræsere osv.). Disse CNC slibemaskiner har typisk fem eller flere akser med samtidig kontrol til at håndtere komplekse værktøjsgeometrier og høje præcisionskrav.

5. CNC centerløs slibemaskine

Funktioner: Slibning kræver ikke et centerhul til positionering; i stedet understøtter styrehjul og en støtteplade arbejdsemnet. Denne metode er ideel til højvolumen, kontinuerlig slibning af den ydre diameter af slanke stangformede dele, hvilket giver ekstrem høj produktionseffektivitet.

6. CNC Jig Slibemaskine

Egenskaber: Udstyret med et højpræcisions koordinatmålings- og positioneringssystem, der primært bruges til slibning af huller i forme eller præcisionsdele med ekstrem høj præcision og overfladefinish.

Klassificering efter automatisering og strukturelle karakteristika: Hjælpetyper til forbedring af effektiviteten

Ud over de almindelige typer klassificeret efter funktion nævnt ovenfor, CNC slibemaskiner kan også underopdeles baseret på deres struktur og grad af automatisering:

Sammensatte slibemaskiner

Kombination af flere slibefunktioner, såsom slibning af ydre diametre, indvendige huller og endeflader, gør det muligt at fuldføre flere processer i en enkelt opsætning, hvilket i høj grad forbedrer bearbejdningsnøjagtigheden og effektiviteten.

Højhastigheds/Ultra-højhastighedsslibemaskiner

Anvend CBN (kubisk bornitrid) eller diamantslibeskiver og udfør slibning ved ekstremt høje lineære hastigheder, hvilket væsentligt forbedrer materialefjernelseshastigheden og bearbejdningskvaliteten.

Gantry-type CNC slibemaskiner

Med stærk strukturel stivhed, velegnet til slibning af flade overflader eller føringsveje på store, tunge emner.

Overvejelser om valg af CNC-slibemaskine og fremtidige tendenser

At vælge det rigtige CNC slibemaskine kræver omfattende overvejelser om emnets størrelse, form, præcisionskrav, batchstørrelse og budget. For eksempel, hvis bearbejdning af et stort antal slanke aksler er påkrævet, er en centerløs CNC-sliber det bedste valg; hvis komplekse formhulssystemer er involveret, skal der vælges en CNC-koordinatsliber.

De fremtidige udviklingstendenser for CNC-slibemaskiner vil fokusere på følgende punkter:

• Kombineret og integreret: Én værktøjsmaskine fuldender flere processer, hvilket reducerer håndterings- og fastspændingsfejl.


• Intelligentisering: Integrering af intelligent overvågning, adaptiv kontrol, fejldiagnose og andre teknologier for at opnå ubemandet eller minimalt bemandet produktion.


• Ultra-præcision: Forfølger bearbejdningsnøjagtighed og overfladekvalitet på nanometerniveau.



CNC slibemaskiner er uundværligt præcisionsudstyr i moderne industri. Deres forskellige typer kan opfylde forskellige højpræcisionskrav, fra masseproduktion til kompleks støbeformbehandling, og er en af ​​nøgleteknologierne, der driver opgraderingen af ​​avanceret fremstilling.
