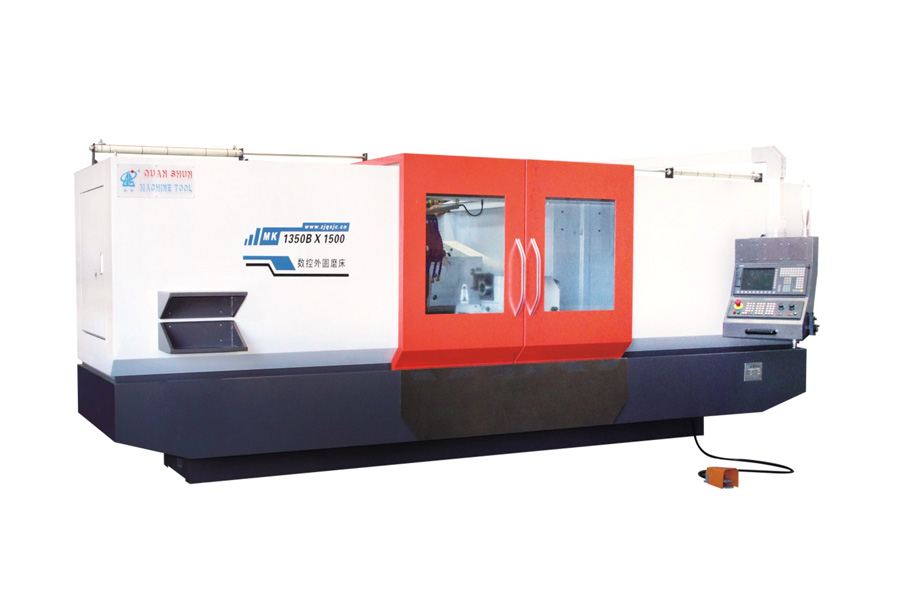

CNC universel cylindrisk slibemaskine

A CNC universal cylindrisk slibemaskine er en slibemaskine bygget til at udføre ekstern (OD) slibning, intern (ID) slibning og ofte tilspidsning og planslibning på en enkelt maskinleje uden at flytte delen til en anden opsætning. Den "universelle" betegnelse kommer fra dets drejelige hjulhoved og arbejdshoved, som lader én maskine dække en række geometrier, som ellers ville kræve to eller tre separate dedikerede slibemaskiner. Denne artikel forklarer, hvad der gør en kværn universel, hvordan den skifter mellem OD- og ID-arbejde, hvor den leverer mest værdi, og hvordan du vælger den rigtige model til din butik.

Hvad gør en CNC cylindrisk slibemaskine universel

Ikke enhver cylindrisk kværn er universel. En standard OD-sliber er bygget op omkring et fast hjulhoved dedikeret til ekstern slibning, mens en universel model tilføjer den mekaniske fleksibilitet til at håndtere flere slibeopgaver på samme ramme. Ifølge UNITED GRINDING's tekniske oversigt over cylindrisk slibning er en universel cylindrisk slibemaskine mere alsidig end en traditionel cylindrisk slibemaskine, fordi den har flere justerbare hjulhoveder, hvilket giver øget fleksibilitet i forhold til design med faste hjulhoveder.

Rent praktisk omfatter de funktioner, der adskiller en universel maskine fra en standard, følgende.

• Drejeligt hjulhoved. Hjulhovedet roterer gennem et programmerbart vinkelområde, hvilket muliggør lige dykslibning, konisk slibning og vinkelfladeslibning uden omværktøj.
• Flere spindelpositioner. Mange universelle hjulhoveder bærer to eller flere OD-hjul plus en separat ID-spindel, så controlleren kan indeksere mellem dem automatisk under en enkelt cyklus.
• Arbejdshoved drejelig. Hovedstammen kan rotere for at understøtte lavt konisk arbejde, hvilket udvider rækken af ​​delegeometrier, som maskinen kan færdiggøre.
• Indvendig slibebeslag. En tilbagetrækkelig eller B-akse-monteret ID-spindel bringer boreslibning i samme opsætning som OD-slibning.
• CNC-koordinerede akser. Controlleren sekvenserer hjulhoveddrejning, spindelvalg og bordkørsel automatisk, og erstatter det, der plejede at være manuel omkonfiguration mellem operationer.

Denne kombination er, hvad der tillader en enkelt CNC universal cylindrisk slibemaskine at erstatte, hvad der ellers kunne være en lille celle af dedikerede OD-, ID- og koniske slibemaskiner, især nyttige til butikker, der producerer komplekse aksler, ventilhuse eller spindeldele i moderate volumener.

Hvordan skifter en universalkværn mellem OD- og ID-slibning

Mekanismen til at skifte mellem ekstern og intern slibning afhænger af hjulhovedets design, men de fleste moderne CNC universalslibere er afhængige af en af fremgangsmåderne nedenfor.

Ifølge UNITED GRINDING's forklaring af kombinerede ID/OD-processer kan intern og ekstern slibning udføres i samme opsætning, så længe maskinen er korrekt udstyret, med nogle konfigurationer, der holder op til fire hjul i forskellige OD- og ID-spindelkombinationer til komplekse dele. Fordelen ved denne tilgang er direkte: eliminering af behovet for at flytte en del mellem maskiner reducerer håndteringen, hvilket igen forbedrer rundheden og koncentriciteten mellem boringen og den udvendige diameter, da begge funktioner er refereret fra den samme spænde- eller centreringsopsætning.

Hvad er de vigtigste fordele ved CNC Universal slibning

Sagen for en universel maskine kommer ned til fleksibilitet, nøjagtighed og gulvpladseffektivitet snarere end rå cyklushastighed på en enkelt operation. De vigtigste fordele omfatter følgende.

1. Færre opsætninger pr. del. Slibning af OD-, ID- og skulderflader i én spænding fjerner den justeringsfejl, der kommer fra genmontering af en del på en anden maskine.
2. Bedre koncentricitet. Fordi boringen og den udvendige diameter er slebet i forhold til den samme reference, er udløb mellem funktioner lettere at kontrollere.
3. Lavere krav til gulvplads. Én universalmaskine kan absorbere arbejde, der ellers ville have brug for separate OD- og ID-slibere, hvilket betyder noget i forretninger med begrænset plads.
4. Fleksibilitet til blandet produktion. Jobbutikker, der producerer forskellige dele i små til mellemstore partier, drager fordel af en maskine, der kan omprogrammeres til en ny geometri uden en hardwareændring.
5. Reduceret arbejde i proces. Dele er ikke i kø mellem to separate slibestationer, hvilket forkorter den samlede gennemløbstid.

Afvejningen er, at universelle maskiner generelt er mere komplekse og repræsenterer en højere initial investering end en enkelt-formåls OD- eller ID-sliber. Til højvolumen produktion af én geometri er en dedikeret maskine ofte stadig det mere effektive valg på stykvis basis.

Hvornår skal du bruge en CNC universal cylindrisk slibemaskine

En universel maskine fortjener sin plads på værkstedet under specifikke produktionsforhold i stedet for som standardvalg for hvert slibejob. Tabellen nedenfor viser, hvornår den passer bedre sammenlignet med en dedikeret slibemaskine til en enkelt formål.

Typiske dele, der er egnede til universalslibning, omfatter ventilspoler, pumpeaksler med indvendige boringer, spindelhuse, hydrauliske cylinderkomponenter og gearemner, der kombinerer en udvendig diameter med en præcisionsboring. Industrier, der rapporterer stor brug af kombineret ID/OD-slibning, omfatter automotive styre- og turboladerkomponenter, hydrauliske kontrolventiler til luft- og rumfart og maskinfremstillingsapplikationer såsom spindler og pumpehuse, ifølge UNITED GRINDING's industriapplikationsliste.

Sådan vælger du den rigtige CNC universal cylindrisk slibemaskine

Valget af en universalkværn skal være drevet af den delblanding, du forventer vil køre over maskinens levetid, ikke kun den del, du har foran dig i dag. Overvej følgende faktorer.

• Gynge og centerafstand. Bekræft den maksimale arbejdsemnediameter og -længde, som maskinen kan understøtte, med margen til fremtidig delvækst.
• Hjulhoved konfiguration. Bestem, hvor mange samtidige hjulpositioner du har brug for; en to-OD-hjul-plus-ID-spindel-konfiguration passer til mere komplekse dele end et enkelt drejeligt hoved.
• B-akse drejeområde og opløsning. Bredere drejeområde og finere indekseringsopløsning understøtter et bredere udvalg af koniske og vinkelarbejde.
• Indvendig slibespindelhastighed. Boreslibning på små diametre kræver ofte højfrekvente ID-spindler; kontroller det tilgængelige hastighedsområde i forhold til din mindste boring.
• Fleksibilitet i arbejdet. Kontroller, at mulighederne for borepatron, spændetang og mellem-centre passer til dit sortiment, da universalslibere ofte kører med et bredere udvalg af armaturer end dedikerede maskiner.
• Styresoftware og programmeringssupport. Se efter intuitiv cyklusprogrammering for kombinerede OD/ID/taper-sekvenser, da det er her, universelle maskiner vinder eller mister deres tidsfordel i forhold til separate opsætninger.
• Automatiseringskompatibilitet. Hvis mængderne berettiger det, skal du bekræfte, at maskinen understøtter robotladning eller portalautomatisering til uovervåget kørsel.

Vores firma fremstiller CNC universelle cylindriske slibemaskiner fra et 35.000 kvadratmeter stort anlæg med et 32.000 kvadratmeter stort bygningsareal, der kombinerer en dedikeret værktøjsmaskineproduktionsbase med en hydraulisk deleproduktionsbase. Vores produktsortiment spænder over almindelige og CNC cylindriske slibemaskiner, CNC endeflade cylindriske slibemaskiner, automatiske ind- og udlæsning CNC og endeflade cylindriske slibemaskiner, komposit slibemaskiner og højpræcision almindelige og CNC cylindriske slibemaskiner. Hvor en standardkonfiguration ikke passer til en kundes delgeometri, designer vores ingeniørteam også ikke-standard specialslibemaskiner og leverer understøttende teknologi, software, træning og automatiseringsintegration.

Vores virksomhed har ISO9001-2015-kvalitetssystemcertificering og CE-sikkerhedscertificering og er blevet anerkendt som en national højteknologisk virksomhed. I 2021 blev vi vurderet som en specialiseret og ny lille og mellemstor virksomhed i Zhejiang-provinsen. Med selveksportkvalifikationer på plads når vores produkter i øjeblikket ud til mere end 20 lande, herunder USA, Tyskland, Japan og markeder i hele Sydøstasien, bygget på en langvarig forpligtelse til kvalitet først, omdømme først og service først.
