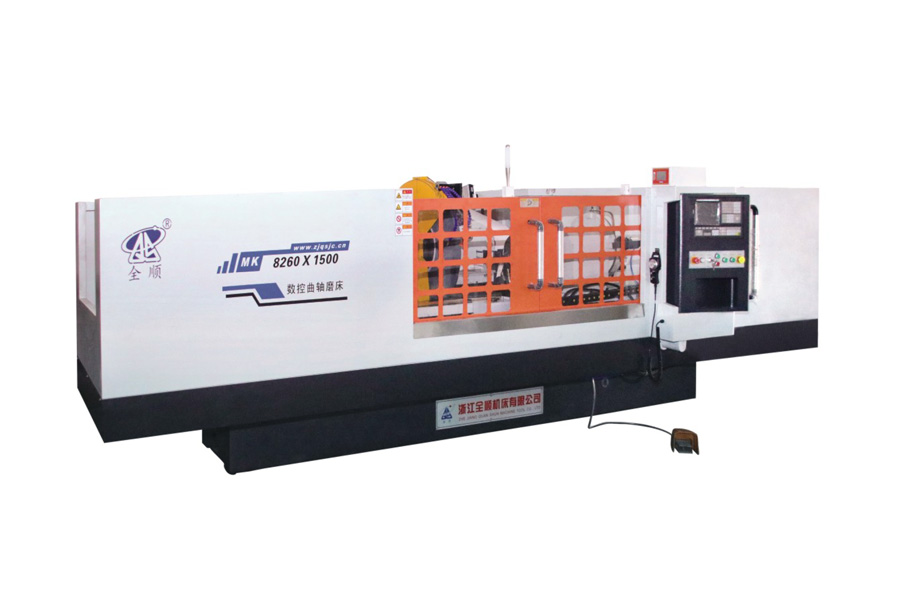

Krumtapakselslibningsmaskine

Krumtapakselslibning er vanskelig, fordi krumtapstifterne ikke roterer rundt om krumtapakslens hovedcenterlinje, de kredser omkring den i en kontinuerligt skiftende excentrisk bane, hvilket betyder, at slibeskiven skal spore et bevægeligt mål frem for en fast cirkulær overflade. En CNC krumtapakselslibemaskine løser dette med synkroniseret aksekontrol, der genberegner hjulpositionen tusindvis af gange pr. omdrejning, samtidig med at den håndterer risikoen for afbøjning, der skabes af en lang, tung, ujævnt belastet aksel. Afsnittene nedenfor forklarer, hvorfor denne proces er unikt krævende, hvordan maskinen sporer excentriske stifttapper, hvilke krumtapakseltyper der har brug for dedikeret udstyr, og hvordan man vælger den rigtige maskine.

Hvorfor er krumtapakselslibning så svært

I modsætning til en simpel aksel har en krumtapaksel flere stifttapper forskudt fra hovedrotationsaksen med en fast excentrisk afstand, en for hver cylinder, som motoren eller kompressoren betjener. Når krumtapakslen roterer omkring sin hovedtap-centerlinje under slibning, sporer hver taptap et cirkulært kredsløb omkring den midterlinje i stedet for at forblive stille. Et patent, der beskriver krumtapstiftsslibningsmetoder, bemærker, at slibedelen af ​​hjulet faktisk bevæger sig i en elliptisk bane i forhold til tappen under en omdrejning af krumtapakslen, hvilket betyder, at slibeforhold såsom hjulbelastning og kontakthastighed ændres kontinuerligt gennem hele cyklussen.

Dette skaber adskillige kompounderingsudfordringer, som ikke findes i standard cylindrisk slibning.

• Konstant skiftende kontaktgeometri. Hjulet skal bevæge sig radialt i koordination med krumtapakslens rotationsvinkel for at blive ved med at spore den kredsende stiftoverflade i stedet for at holde en fast position.
• Variabel slibemodstand. Forskning i krumtapslibemekanik har vist, at slibemodstanden virker i samme retning som stiftens bevægelse på nogle punkter i rotationen og i den modsatte retning på andre, hvilket skaber belastningsudsving, der kan påvirke nøjagtigheden, hvis der ikke kompenseres for.
• Lange, slanke, ujævnt belastede skafter. Krumtapaksler er ofte lange i forhold til deres diameter og bærer ujævn massefordeling fra modvægtene, hvilket gør dem tilbøjelige til at afbøje under slibekraft og deres egen vægt.
• Flere kritiske overflader på én del. Hovedtapper, stiftjournaler og nogle gange trykflader skal alle slibes nøjagtigt i forhold til hinanden på den samme del.
• Høj konsekvens af fejl. En krumtapaksel, der er uden for tolerance, kan forårsage vibrationer, lejeslid eller motorfejl, så den acceptable fejlmargin er ekstremt lille i forhold til delens størrelse og masse.

Disse faktorer er grunden til, at krumtapakselslibning kræver specialbyggede maskiner frem for en standard cylindrisk slibemaskine, der er tilpasset til jobbet.

Hvordan polerer CNC krumtapakselslibemaskiner excentriske stiftjournaler

For at slibe en stifttap, der kredser om hovedmidterlinjen, koordinerer en CNC-krumtapakselsliber to akser i realtid: en C-akse, der roterer krumtapakslen, og en X-akse, der bevæger slibehjulsvognen radialt ind og ud. Akademisk forskning om slibning af krumtapakseltappen, publiceret i det peer-reviewede tidsskrift Sensors, beskriver dette som oscillerende slibning, hvor krumtapakslen drives af C-aksen rundt om midten af ​​hovedtappen, mens stifttappene roterer omkring det samme center, og slibeskiven udfører en frem- og tilbagegående jagtbevægelse langs X-aksen.

Ifølge samme forskning skal den praktiske positioneringsnøjagtighed af både C-aksen og X-aksen nøje matche de teoretiske bevægelseskontrolligninger, for at resultatet bliver en ægte cirkulær stifttap-profil, da enhver afvigelse mellem den beordrede og faktiske akseposition introducerer en konturfejl direkte i jordoverfladen. Dette er grunden til, at krumtapakselslibere er afhængige af højopløsnings-encodere og stramt afstemt servostyring frem for de enklere positioneringssystemer, der findes på standard OD-slibere.

Hvilke typer krumtapaksler kræver specialiserede slibemaskiner

Ikke alle krumtapaksler giver den samme slibeudfordring, og maskinspecifikationerne varierer betydeligt afhængigt af krumtapakslens størrelse, vægt og konfiguration. Tabellen nedenfor skitserer almindelige kategorier og deres slibningsovervejelser.

Tunge krumtapaksler udgør et særligt teknisk problem. Et slibemaskinepatent, der adresserer stiftslibning på tunge krumtapaksler, forklarer, at afbøjning bliver et væsentligt problem, når krumtapakslen overstiger en vis længde og vægt, og beskriver et aflastningsarrangement, der påfører en konstant modvirkende kraft på krumtapakslen under slibning, specifikt for at håndtere denne afbøjning uden at fastgøre ekstra dele til selve akslen. Dette illustrerer, hvorfor kraftige krumtapakselslibere er bygget med dedikerede støtte- og aflastningssystemer, som maskiner i bilskala typisk ikke har brug for.

Hvordan undgår du afbøjning og sikrer præcision i krumtapakselslibning

Afbøjning er en af de mest almindelige fejlkilder i krumtapakselslibning, da akslen kun understøttes i dens ender eller ved mellemliggende stabile hviler, mens en slibekraft påføres off-center. Følgende fremgangsmåder og maskinfunktioner adresserer dette direkte.

1. Faste hvile og følgerstøtter. Justerbare stabile hviler placeret i nærheden af ​​stiften, der slibes, reducerer krumtapakslens ustøttede spændvidde og begrænser udbøjning under skærekraft.
2. Modbalance eller aflastningssystemer. På tunge krumtapaksler anvender mekaniske aflastningsarrangementer en modvirkende kraft for at udligne akslens egen vægt, hvilket forhindrer nedbøjning, der ellers ville forvrænge jordtappen.
3. Optimeret slibesekvens. Slibning af tappene i en planlagt rækkefølge, snarere end sekventielt ned ad akslen, kan afbalancere kræfter og reducere kumulativ afbøjning, når materialet fjernes.
4. Kontrollerede tilførselshastigheder. Lettere, hyppigere gennemløb nær den endelige størrelse reducerer den maksimale slibekraft sammenlignet med et enkelt kraftigt snit, hvilket reducerer den øjeblikkelige afbøjning.
5. Stiv maskinseng og hovedstamme. En tung, godt dæmpet maskinkonstruktion modstår sin egen nedbøjning under belastning, som forstærkes med enhver akselafbøjning, hvis selve maskinen ikke er tilstrækkelig stiv.
6. Bevægelsesnøjagtighed i realtid. Fordi stiftslibning afhænger af præcis C-akse og X-aksekoordination, påvirker servotuning og encoderopløsning direkte, om den beordrede værktøjsbane matcher den faktiske jordprofil.
7. Termisk kontrol. Kølevæskeflow og konsekvente omgivende forhold begrænser termisk udvidelse af det lange krumtapaksellegeme, som ellers ville skifte akselposition midt i cyklussen.

Adressering af afbøjning er sjældent en enkelt løsning. Det kræver typisk den rigtige kombination af maskinens stivhed, arbejdsfastholdelsesstøtte og en slibesekvens, der passer til den specifikke krumtapaksels længde og massefordeling.

Sådan vælger du den rigtige CNC krumtapakselslibemaskine

Valg af en Krumtapakselslibemaskine bør være baseret på størrelsen, vægten og toleranceprofilen af de krumtapaksler, du forventer at producere, ikke kun den største del i din nuværende ordrebog. Overvej følgende faktorer.

• Maksimal krumtapaksellængde og sving. Bekræft, at maskinens lejelængde og svingdiameter dækker din største forventede krumtapaksel med margen til fremtidig vækst af dele.
• Antal understøttede pin- og hovedjournaler. Bekræft, at C-akse- og X-aksestyringen kan styre din krumtapaksels akseltal og slagkonfiguration uden for lang cyklustid.
• Afbøjningsstyringsfunktioner. Ved længere eller tungere krumtapaksler skal du kontrollere, om maskinen har stabile hviler, aflastningssystemer eller anden støtte designet til at modvirke nedbøjning under slibning.
• Servo og encoder opløsning. Bevægelseskontrol med højere opløsning forbedrer direkte pin-journalens rundhed, da aksepositioneringen nøje skal følge den teoretiske kredsløbsligning.
• Hjul og dressing system. Bekræft, at hjulstørrelsen, -typen og den automatiske forbindingscyklus passer til akseldiametrene og overfladefinishen, som dine krumtapaksler kræver.
• Produktionsvolumen og omstillingsbehov. Højmixede butikker med mindre volumer drager fordel af fleksibel CNC-programmering til forskellige slagkonfigurationer, mens dedikerede produktionslinjer kan favorisere optimerede faste cyklusser.
• Producentsupport og træning. Krumtapakselslibere er komplekse maskiner, så løbende adgang til reservedele, kalibreringsstøtte og operatøruddannelse har betydning over udstyrets levetid.

Vores virksomhed fremstiller præcisionsslibeudstyr fra et 35.000 kvadratmeter stort anlæg med et 32.000 kvadratmeter bygningsareal, der kombinerer en dedikeret værktøjsmaskineproduktionsbase med en produktionsbase for hydrauliske dele. Vores produktsortiment omfatter almindelige og CNC cylindriske slibemaskiner, CNC endeflade cylindriske slibemaskiner, automatiske ind- og udlæsning CNC og endeflade cylindriske slibemaskiner, komposit slibemaskiner og højpræcision almindelige og CNC cylindriske slibemaskiner. Hvor en kundes krumtapaksel eller anden specialiseret komponent falder uden for standardkatalogspecifikationerne, designer vores ingeniørteam også ikke-standard specialslibemaskiner og leverer understøttende teknologi, software, træning og automatiseringsintegration.

Vores virksomhed har ISO9001-2015-kvalitetssystemcertificering og CE-sikkerhedscertificering og er blevet anerkendt som en national højteknologisk virksomhed. I 2021 blev vi vurderet som en specialiseret og ny lille og mellemstor virksomhed i Zhejiang-provinsen. Med selveksportkvalifikationer på plads når vores produkter i øjeblikket ud til mere end 20 lande, herunder USA, Tyskland, Japan og markeder i hele Sydøstasien, bygget på en langvarig forpligtelse til kvalitet først, omdømme først og service først.
