Direkte svar: Cylindrisk slibning leverer enestående dimensionsnøjagtighed (tolerancer helt ned til ±0,001 mm), overlegen overfladefinish (Ra 0,1-0,4 um), høje materialefjernelseshastigheder og ensartet repeterbarhed på tværs af højvolumenproduktion. Det er industristandarden for efterbehandling af aksler, lejer, ruller og præcisionscylindriske komponenter, der bruges i rumfarts-, bil- og hydraulikfremstilling.
Hvad er cylindrisk slibning?
Cylindrisk slibning er en bearbejdningsproces, der bruger en slibeskive til at fjerne materiale fra den ydre eller indre overflade af et cylindrisk emne, hvilket giver en meget præcis, glat finish. Emnet roterer om sin egen akse, mens slibeskiven fjerner materiale i kontrollerede intervaller. Denne proces anvendes i vid udstrækning til komponenter såsom aksler, spindler, stænger, stifter og lejetapper.
Moderne CNC cylindrisk slibemaskine teknologi tilføjer computer numerisk kontrol til denne proces, hvilket muliggør fuldautomatiske cyklusser, multi-akse koordinering og programmerbare slibestrategier, der dramatisk udvider, hvad der engang var muligt med konventionelle manuelle eller hydrauliske maskiner.
OD Slibning
Sliber den udvendige cylindriske overflade af et emne mellem centre eller påspændt.
ID Slibning
Sliber den indvendige boring eller hul for tætte tolerancekrav.
Centerløs slibning
Ingen armatur påkrævet; dele er understøttet af et arbejdsstøtteblad og et reguleringshjul.
Konisk slibning
Fremstiller koniske overflader ved at forskyde emnet eller dreje hjulhovedet.
Kernefordele ved cylindrisk slibning
Følgende fordele forklarer, hvorfor cylindrisk slibning fortsat er den foretrukne efterbehandlingsmetode til præcisionsroterende komponenter på tværs af tung industri, rumfart og finteknik.
01
Enestående dimensionsnøjagtighed
Cylindrisk slibning kan opnå tolerancer så tætte som ±0,001 mm (1 mikron), langt ud over, hvad drejning eller fræsning pålideligt kan levere. Dette gør det vigtigt for komponenter, hvor pasform, frigang og interferens skal kontrolleres præcist. (Kilde: Machinery's Handbook, 30. udgave, Industrial Press)
02
Overlegen overfladefinishkvalitet
Slibning giver overfladeruhedsværdier i intervallet Ra 0,1 til 0,8 um, sammenlignet med Ra 1,6 til 6,3 um typisk for finishdrejning. Dette reducerer friktion, slid og udmattelsessvigt i roterende enheder såsom lejesæder og akseloverflader. (Kilde: ASM Handbook, Vol. 16, Machining)
03
Evne til at bearbejde hårde materialer
Efter varmebehandling bliver metaller for hårde til at vende eller fræse effektivt. Cylindrisk slibning håndterer hærdet stål (op til 70 HRC), hårdmetal, keramik og hærdet værktøjsstål med lethed, hvilket gør det til den eneste levedygtige efterbehandlingsmetode for mange komponenter i rumfartskvalitet.
04
Høj gentagelighed og konsistens
CNC-kontrollerede slibemaskiner gentager den samme cyklus med sub-mikron konsistens på tværs af tusindvis af dele. Dette er kritisk i bil- og rumfartsproduktion, hvor batch-til-batch variation skal elimineres. Cp/Cpk værdier over 1,67 er rutinemæssigt opnåelige på CNC cylindriske slibemaskiner. (Kilde: Quality Engineering, Marcel Dekker)
05
Alsidighed på tværs af delegeometri
Moderne CNC cylindrical grinders can handle straight cylinders, tapers, stepped shafts, shoulders, and even complex contoured profiles using CNC interpolation. A single machine can accommodate a wide range of part families, reducing capital investment.
06
Minimal termisk forvrængning
Med korrekt kølevæskepåføring og kontrolleret skæredybde genererer cylindrisk slibning mindre varme pr. fjernet materialeenhed sammenlignet med aggressiv fræsning. Dette bevarer den metallurgiske integritet af hærdede komponenter, hvilket forhindrer overfladeblødgøring eller re-tempering effekter.
07
Høj materialefjernelseshastighed (med CBN/diamanthjul)
Cylindrisk slibning med høj hastighed med CBN (kubisk bornitrid) eller superslibende diamantskiver kan fjerne materiale med hastigheder, der overstiger 100 mm3/mm/s, og konkurrerer med drejning, samtidig med at finishkvaliteten på slibeniveau bevares. (Kilde: Grinding Technology, Stephen Malkin, Industrial Press)
08
Automation og Lights-Out-produktion
CNC cylindriske slibemaskiner integreres med robotlæssere, måling i processen og adaptive kontrolsystemer. Dette muliggør ubemandet "lights-out" operation, hvilket dramatisk reducerer arbejdsomkostningerne pr. del og muliggør kontinuerlige 24/7 produktionscyklusser.
Cylindrisk slibning vs. andre efterbehandlingsmetoder
Tabellen nedenfor sammenligner cylindrisk slibning med andre almindelige efterbehandlingsprocesser på de mest kritiske fremstillingsparametre. (Kilde: Manufacturing Engineering and Technology, Kalpakjian, Pearson)
| Parameter | Cylindrisk slibning | Afslut drejning | Honing | Lapping |
|---|---|---|---|---|
| Tolerance (mm) | /-0,001 | /-0,01 | /-0,005 | /-0,0005 |
| Overfladefinish (Ra um) | 0,1 - 0,8 | 1,6 - 6,3 | 0,1 - 0,4 | 0,025 - 0,1 |
| Hårdt materiale evne | Fremragende (op til 70 HRC) | Begrænset (under 45 HRC) | Godt | Godt |
| Materialefjernelseshastighed | Høj (med CBN) | Meget høj | Lav | Meget lav |
| Automatiseringspotentiale | Meget høj (CNC Robotic) | Høj | Medium | Lav |
| Typiske applikationer | Aksler, lejer, ruller | Generel drejning | Motorboringer | Optiske, måledele |
Vigtige industriapplikationer
Cylindrisk slibning anvendes på tværs af krævende industrier, hvor dimensionspræcision direkte påvirker produktsikkerhed, effektivitet og levetid.
Automotive
Krumtapaksler, knastaksler, transmissionsaksler, drivaksler og bremsetromleoverflader kræver slibning for at overholde samlingstolerancer.
Rumfart
Turbineaksler, komponenter til landingsstel og aktuatorstænger kræver ultra-snævre tolerancer og fremragende overfladeintegritet.
Hydraulik
Hydrauliske cylinderstænger og pumpeaksler kræver en højkvalitets overfladefinish og rundhed for effektiv tætning og lang levetid.
Tool & Die
Præcisionsformstifter, stanser og gauge-mastere slibes til den endelige størrelse efter hærdning for at bevare geometri og hårdhed.
Lejer
Indvendige og ydre lejer er slebet til tolerancer på mikronniveau for at sikre jævn rotation og minimal vibration under belastning.
Energi / Strøm Gen
Generatorrotortapper, turbine aksler og pumpehjulsaksler er afhængige af cylindrisk slibning for præcision og pålidelighed.
Vores CNC cylindrisk slibemaskine Series
Vi tilbyder et komplet sortiment af CNC cylindrisk slibemaskine modeller udviklet til forskellige produktionskrav, emnestørrelser og præcisionsniveauer. Hver maskine integrerer avanceret CNC-styring, robuste støbejernsstrukturer og højpræcisionsspindelsystemer for at levere ensartet slibeydelse.

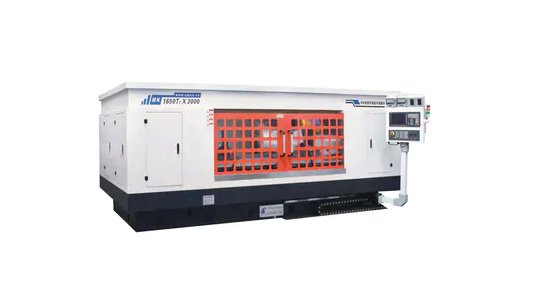

CNC cylindrisk slibemaskine MK / MAK Series
Standard serie

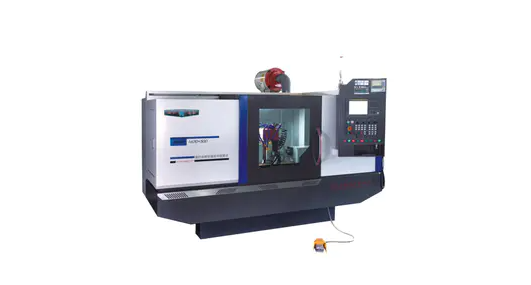

CNC cylindrisk slibemaskine med høj præcision
Høj præcision

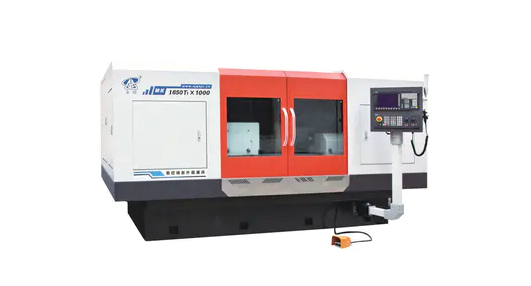

Højhastigheds CNC cylindrisk slibemaskine
Høj hastighed

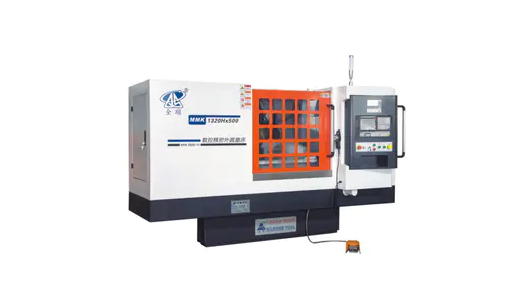

CNC cylindrisk slibemaskine with Mobile Wheel Holder
Mobilt hjulhoved

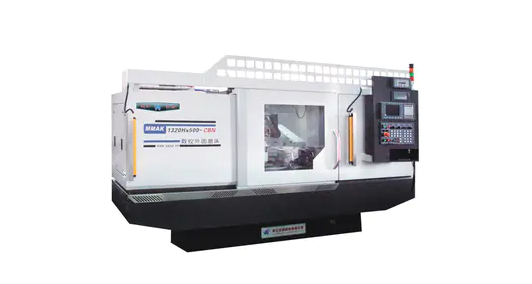

Dobbelt hjulhoved CNC cylindrisk slibemaskine
Dobbelt hjulhoved
Tekniske faktorer, der maksimerer slibefordele
For fuldt ud at realisere fordelene ved cylindrisk slibning skal flere procesparametre konfigureres korrekt:
| Faktor | Anbefaling | Effekt på output |
|---|---|---|
| Hjulspecifikation | CBN til hærdet stål; Aluminiumoxid til almindeligt stål | Bestemmer MRR, hjulets levetid og termisk belastning |
| Hjulhastighed | 45 - 120 m/s (højhastighedsslibning) | Højer speed improves finish; reduces chip thickness |
| Arbejdsstykkehastighed | 15 - 30 m/min (OD-slibning) | Påvirker overfladefinish og termisk input |
| Skæredybde | Ru: 0,01-0,05 mm; Finish: 0,002-0,005 mm | Styrer dimensionsnøjagtighed og overfladeruhed |
| Kølevæske flow | Høj-pressure, high-volume flood or through-wheel delivery | Forhindrer termisk skade; skyller spåner ud af hjulet |
| Påklædningsinterval | Kontinuerlig påklædning (CD) eller i gang for kritiske dele | Bevarer hjulets skarphed; sikrer ensartet snitgeometri |
| Måling i gang | Aktiv diametermåling under slibecyklus | Eliminerer overskridelse; kompenserer automatisk for termisk vækst |
Ofte stillede spørgsmål
Hvilke materialer kan slibes cylindrisk?
Cylindrisk slibning håndterer stort set alle metalliske materialer, herunder kulstofstål, legeret stål, rustfrit stål, støbejern, hærdet værktøjsstål, hårdmetal, titanium og endda noget keramik. Den vigtigste valgfaktor er den slibeskivetype, der er tilpasset til emnematerialet.
Hvordan forbedrer CNC cylindrisk slibning produktiviteten?
CNC-styring automatiserer hele slibecyklussen inklusiv grovpasning, semi-finish pass, finish pass, gnist-out og tilbagetrækning. Kombineret med robotladning og måling i processen falder den ikke-produktive tid dramatisk. Undersøgelser viser, at CNC-slibning reducerer cyklustiden med 30-60 % sammenlignet med manuelle slibeoperationer. (Kilde: SME Manufacturing Engineering Journal)
Hvad er den typiske overfladefinish, der kan opnås med cylindrisk slibning?
Standard cylindrisk slibning opnår Ra 0,4 til 0,8 um. Med superslibende CBN-hjul, højhastighedsspindler og optimale procesforhold kan Ra-værdier på 0,1 um eller lavere opnås - svarende til hård drejning plus superfinishing i en enkelt operation.
Er cylindrisk slibning velegnet til produktion af små partier?
Ja. Moderne CNC cylindriske slibemaskiner understøtter hurtig omskiftning med programmerbar hjulbeklædning, lagrede delprogrammer og hurtige arbejdsholdeskift. Opsætningstiderne er blevet reduceret til under 20 minutter for mange delfamilier, hvilket gør små batch- og endda enkeltstyksproduktion økonomisk rentabel.
Hvad er forskellen mellem dyk og travers cylindrisk slibning?
Ved dykslibning (indførings-) føres skiven radialt ind i emnet for at slibe en specifik zone - ideel til korte, trinvise eller profilerede sektioner. Ved tværgående slibning bevæger skiven sig aksialt langs emnet, mens den er i kontakt - velegnet til lange aksler og kontinuerlige diametre. Mange CNC-maskiner kombinerer begge metoder i et enkelt delprogram.
Konklusion
Cylindrisk slibning indtager en unik position inden for præcisionsfremstilling: Det er den eneste proces, der samtidigt leverer dimensionel nøjagtighed på mikronniveau, fremragende overfladefinish og evnen til at bearbejde fuldt hærdede materialer med produktive hastigheder. Når den drives af moderne CNC-teknologi, bliver den en fleksibel, automatiseret og meget gentagelig hjørnesten i enhver præcisionsbearbejdningsoperation.
Uanset om du efterbehandler krumtapaksler til biler i høj volumen, bearbejder rumfartsturbineaksler til ultra-snævre tolerancer eller producerer hydrauliske cylinderstænger til krævende tætningsapplikationer, en CNC cylindrisk slibemaskine giver en kombination af proceskapacitet, automatiseringspotentiale og langsigtet pålidelighed, som ingen anden efterbehandlingsproces kan matche.
