5-akset slibemaskine: Sådan fungerer det, vigtige fordele og smarte købstip

Når en kunde giver dig et parti turbineblade eller skæreværktøjer med flere flige, er den konventionelle vej at ru og efterbehandle hver side på separate maskiner, så håber koncentriciteten stadig holder. En 5-akset slibemaskine ændrer den aritmetik. Den kan placere emnet og hjulet langs fem interpolerede akser, så en enkelt opsætning dækker et meget bredere geometrisk hylster. Men gør det det til det rigtige næste køb for hver butik? Det ærlige svar er: det betaler sig kun, når arbejdet virkelig kræver samtidig flerakset bevægelse.

Hvad en 5-akset slibemaskine faktisk gør

En 5-akset slibemaskine er ikke blot en ekstern cylindrisk slibemaskine med to ekstra knapper. X-, Y- og Z-akserne flytter bordet, hjulhovedet eller emnet i tre lineære retninger. A- og B-akserne roterer og vipper emnet eller værktøjsspindelen. Tilsammen giver de dig fem frihedsgrader, så slibeskiven kan nærme sig en indviklet profil fra næsten alle vinkler uden at miste kontakten med overfladen.

I praksis betyder det, at du kan slibe en kompleks skulptureret overflade i én fastspænding. På en tre-akset maskine skal du indeksere delen, genkonfigurere og acceptere runout- og justeringsfejl. Fem-akset interpolation lader hjulet forblive i indgreb med den teoretiske overfladebane, mens delen drejer og vipper nedenunder den.

Hvordan 5-akset bevægelse leverer præcision

Præcision på en 5-akset sliber er ikke kun et spørgsmål om at have flere motorer. Styresystemet skal synkronisere fem akser kontinuerligt. Moderne CNC-styringer bruger afkoblede kartesiske koordinater og invers kinematik til at omdanne en værktøjsbane til samtidige aksekommandoer. Hvis en akse halter selv 0,002 mm, kan den færdige profil vise skygger eller skravling.

Mekanisk stivhed er lige så vigtig. En 5-akset slibemaskine har brug for en stiv base, høj blynøjagtighed på kugleskruerne og termisk kompensation på spindlen. Uden dem gør de ekstra akser kun fejlbudgettet bredere. De bedste fem-akse designs bruger forudindlæste lineære skinner og direkte drevne roterende borde for at minimere sløret.

Vigtigste fordele ved 5-akset slibning i praksis

Fem-akset slibning giver dig færre opsætninger, kortere cyklustid, bedre overfladefinish og evnen til at skabe underskåret og snoet geometri, som simpel dykslibning ikke kan nå. Det forbedrer også del-til-del-konsistensen, fordi den samme fastspænding bruges til alle bearbejdede overflader.

Når en 5-akset maskine ikke er den bedste pasform

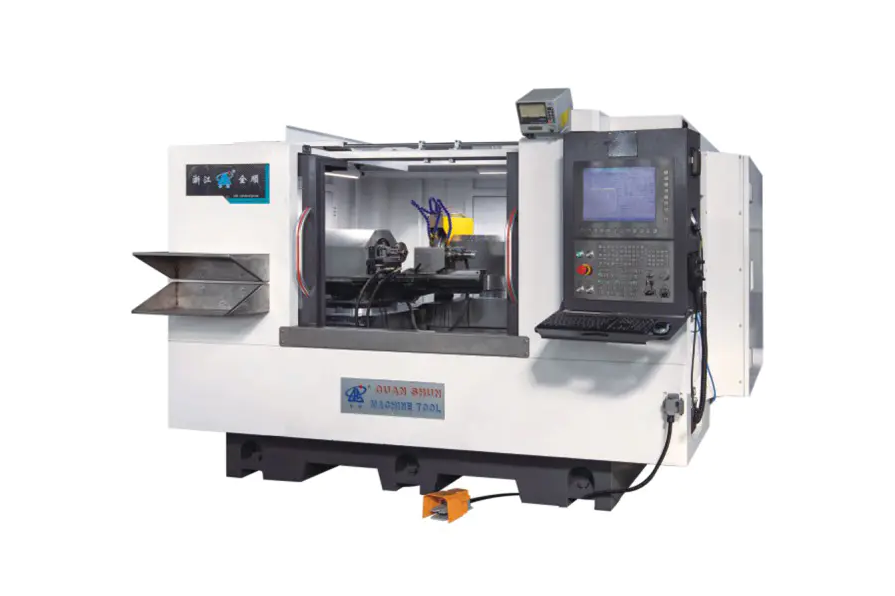

Hvis dine dele for det meste er cylindriske aksler, ærmer eller krumtapaksler med en veldefineret midterlinje, kan en flerakset maskine være overkill. En CNC cylindrisk slibemaskine eller en sammensat slibemaskine kan levere sub-mikron rundhed og ensartet størrelse med langt lavere omkostninger og enklere vedligeholdelse. For eksempel bygger Zhejiang Quanshun Machine Tool en højpræcision CNC profil cylindrisk slibemaskine der håndterer komplekse eksterne profiler med en meget mere konventionel opsætning. I modsætning til femakset geometri er disse maskiner bygget op omkring delens rotationsakse, så de bevarer den stivhed, som de fleste butikker forventer af en cylindrisk slibemaskine.

Hvis du bearbejder lange aksler eller store diametre, kan et dobbelthjuls- eller bredhjulsdesign ofte klare opgaven med højere gennemløb end et femakset center. Skræddersyede slibeløsninger er også tilgængelige til ikke-standardiserede emner uden at bede dig om at købe flere akser, end du kan bruge.

Hvad du skal vurdere, før du køber en 5-akset slibemaskine

Start med din delportefølje. Hvis 80% af arbejdet kan holdes i en simpel to-kæber spændepatron, kan en 5-akset investering stå stille. Dernæst skal du definere tolerancebåndet. Fem-akset bearbejdning skinner for profiltolerancer af ±0,005 mm , men hvis du kun skal bruge ±0,01 mm på en udvendig diameter, kan en billigere maskine holde det nemt.

Programmering er en anden skjult omkostning. En 5-akset slibemaskine kræver generelt en CAM-postprocessor, der udsender interpolerede fem-aksede bevægelser, plus en trænet programmør. Tag hensyn til den tid, ikke kun mærkatprisen.

Se endelig på maskinbyggerens servicedybde. En 40 tons maskine med fem akser er ikke noget, man kan taxa til et lokalt værksted. Spørg om responstider, tilgængelighed af reserveakseenheder, og om bygherren tilbyder idriftsættelse på stedet.

Valg af den rigtige slibeteknologi til din butik

Der er ingen universel dom. Det korrekte valg afhænger af dit produktmix, dine kvalitetsmål og dit teams evne til at programmere multi-akse værktøjsbaner. Mange producenter finder en mellemvej: Hold en pålidelig CNC cylindrisk slibemaskine til størstedelen af ​​det daglige arbejde, og tilføj et fleksibelt sammensat slibecenter, når komplekse dele opstår. Denne tilgang holder prisen pr. del lav, samtidig med at evnen til at håndtere eksotisk geometri bevares.

For en praktisk beslutningsramme, se vores vejledning vedr hvordan man vælger en slibemaskine .
