Cylindrisk slibemaskine til CNC-brochning

CBN-hjul til hærdede værktøjsstål — Maskinen er udstyret med et Φ500xBx203 CBN (kubisk boron nitrid) slibehjul, ideelt til slibning af hærdede værktøjsstål brugt i brocher og skæreinstrumenter, hvilket giver længere levetid på hjulet og ensartet materialafskæring sammenlignet med almindelige slibematerialer.

Højhastighedsslibning, op til 100 m/s — En lineær hjuls hastighed på ≤100 m/s — mere end dobbelt så høj som hos almindelige cylindriske slibemaskiner — muliggør hurtigere materialafskæring samtidig med en fin, jævn overfladefinish.

Servostyret specialhovedsæt — Et dedikeret servostyret hovedsæt (MT5-konus, 60–300 o/min) sikrer præcis, stabil rotationskontrol, særligt velegnet til lange, slanke værktøjsblanketter, der er følsomme over for vibrationer og afvigelse.

To-niveaus konisk arbejdsbord — Arbejdsbordet kan dreje 3° med uret og 3° mod uret på to justerbare niveauer, hvilket muliggør fin konisk korrektion og retlinjeholdning, der er afgørende for geometrien af lange brocher og mandreler.

Værkstedsstandardpræcision — Opnår rundhed ≤0,002 mm, cylindricitet ≤0,005 mm og overfladeroughness ≤Ra 0,2 μm — strengere tolerancer end almindelige produktionscylindriske slibemaskiner, svarende til den nøjagtighed, som præcisionsværktøjsproduktion kræver.

Fuld servostyring af akser — Både arbejdsbordet og den tværgående indførselsmekanisme bruger AC-servomotorer (16 Nm drejningsmoment) med en opløsning på 0,001 mm, hvilket sikrer gentagelig positioneringsnøjagtighed under lange slibepassager.

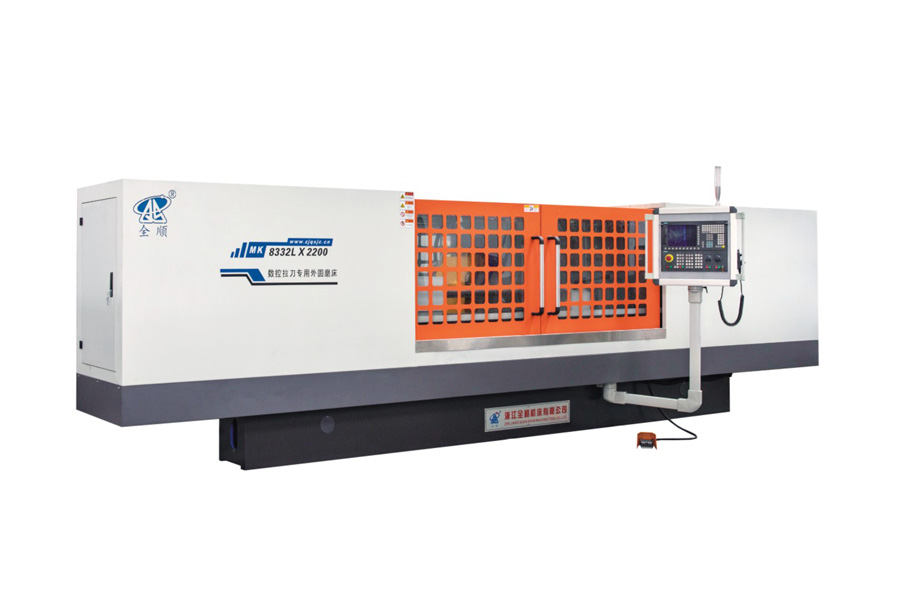

Zhejiang Quanshun Machine Tool Co., Ltd. har designet MK8332L-serien specifikt til de strenge tolerancer, der kræves i produktionen af brocher og præcisions-skæreinstrumenter. Ved at kombinere et CBN-slibehjul, et servostyret specialhovedsæt og et to-niveaus konisk arbejdsbord leverer maskinen værkstedsstandard-rundhed, cylindricitet og overfladefinish på lange, slanke emner. Vi understøtter skræddersyede konfigurationer for slibelængde, hjulspecifikationer og hovedsæts hastighedsområde, samt teknisk rådgivning, installationsvejledning og efter-sales support.

Hvorfor bruger denne maskine et CBN-hjul i stedet for et almindeligt slibehjul?

CBN (kubisk boron nitrid) hjul er bedre egnet til slibning af hærdet værktøjsstål, som ofte bruges i brocher og skæreinstrumenter. De bevarer deres form og skæreevne i længere tid, hvilket sikrer mere konstant præcision over længere produktionsforløb.

Hvilken størrelse og længde af emner kan denne maskine håndtere?

Maskinen kan slibe diametre fra Φ8 mm til Φ320 mm, med en maksimal slibelængde på 2000 mm, en centerafstand på 2200 mm og en maksimal emnevægt på 150 kg.

Hvilket præcisionsniveau kan denne maskine opnå?

Den opnår rundhed ≤0,002 mm, cylindricitet ≤0,005 mm og overfladeroughness ≤Ra 0,2 μm, hvilket opfylder toleranceskravene i produktionen af præcisionsværktøjer og brocher.

Hvad er den maksimale lineære hjuls hastighed?

Slibehjulet kører med en lineær hastighed på op til 100 m/s, hvilket understøtter effektiv materialafskæring samtidig med bevarelse af overfladefinishens kvalitet.

Kan denne maskine slibe koniske profiler såvel som lige aksler?

Ja. Det to-niveaus koniske arbejdsbord kan dreje 3° med uret og 3° mod uret, hvilket muliggør præcis konisk slibning og retlinjeholdning ud over standard cylindrisk slibning.

Kan specifikationerne tilpasses?

Ja. Zhejiang Quanshun Machine Tool tilbyder tilpasning af slibelængde, hovedsæts hastighedsområde, hjulspecifikationer og andre parametre baseret på specifikke krav til værktøjer eller emner.
