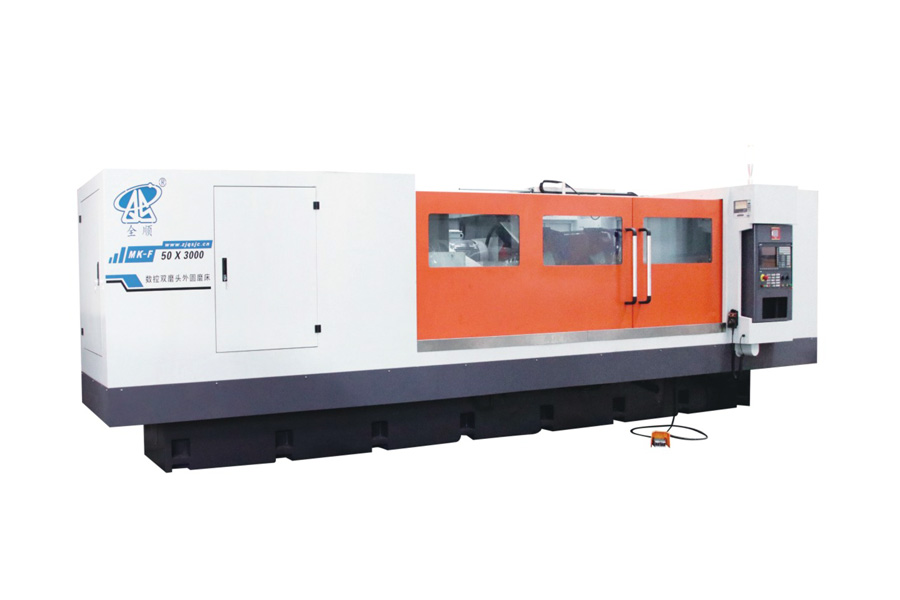

CNC-dobbelt slibehoved cylindrisk slibemaskine

Dobbelt slibeskivekonfiguration — To skiver (A: Φ750x100x305, B: Φ750x75x305) er monteret på samme skivevogn, så forskellige slibearbejder kan udføres i én installation uden at skulle skifte skiver — hvilket reducerer cyklustiden ved aksler med flere diametre.

Kapacitet til lange aksler — Fås i fire slibelængdekonfigurationer (1000/1500/2000/3000 mm) med centerafstande op til 3100 mm, så den dækker alt fra korte spindler til lange ruller inden for én maskinserie.

Tungt belastningsniveau — Kan håndtere emner op til Φ500 mm i diameter og 1000 kg i vægt, med en rotationsdiameter på 540 mm, hvilket passer til store industrielle aksler og ruller.

Højpræcis servostyring — Arbejdsbordet opnår en drivopløsning på 0,001 mm, mens transversal indføringsteknikken når en opløsning på 0,0001 mm med et AC-servomotormoment på 22 Nm, hvilket sikrer stabil, gentagelig positionering på mikroniveau.

Kraftig, stabil skivevogn — En 15 kW spindelmotor driver skiven med en linear hastighed på op til 45 m/s og har en maksimal bevægelse på 400 mm, hvilket sikrer ensartet materialafskæring selv på hærdede emner med stor diameter.

Justerbart konisk arbejdsbord — Arbejdsbordet understøtter justerbare koniske indstillinger, hvilket muliggør præcis konisk og lige akselslibning på samme platform.

Bekræftet slibenøjagtighed — Leverer rundhed ≤0,003 mm, cylindricitet ≤0,008/1000 mm og overfladerughed ≤Ra 0,32 μm, hvilket opfylder strenge finish-tolerancer direkte fra maskinen.

Zhejiang Quanshun Machine Tool Co., Ltd. specialiserer sig i CNC-sylindrisk slibeanlæg, der er konstrueret til tunge industrielle applikationer. MK-F50-serien med dobbelt slibehoved kombinerer en stiv maskinbund, en dobbelt-skivevogn og højopløsnings-servoakser for at hjælpe producenter med at reducere setup-omstillinger og forbedre slibekonsistensen på store aksler med flere diametre. Vi tilbyder konfigurerbare centerafstande, skivesizer og motorstyrke for at matche specifikke emnekrav, støttet af teknisk rådgivning, installationsassistance og eftersalgsservice.

Hvad betyder "dobbelt slibehoved" på denne maskine?

Skivevognen bærer to slibeskiver (A: Φ750x100x305, B: Φ750x75x305), hvilket tillader forskellige slibearbejder — såsom forskellige diametre eller slibestadier — at udføres på samme installation uden at skulle skifte skiver.

Hvilken maksimal størrelse og vægt har emnet?

Maskinen kan slibe emner fra Φ30 mm til Φ500 mm i diameter, med en rotationsdiameter på Φ540 mm og en maksimal emnevægt på 1000 kg.

Hvilke slibelængder er tilgængelige?

MK-F50-serien fås i fire konfigurationer med maksimale slibelængder på 1000 mm, 1500 mm, 2000 mm og 3000 mm for at matche forskellige aksellængder.

Hvilken niveau af præcision kan denne maskine opnå?

Maskinen opnår rundhed ≤0,003 mm, cylindricitet ≤0,008/1000 mm og overfladerughed ≤Ra 0,32 μm, med transversal indføringsopløsning ned til 0,0001 mm.

Kan maskinen slibe koniske emner?

Ja. Arbejdsbordet har en justerbar konisk type, som tillader præcis konisk slibning udover lige cylindrisk slibning.

Kan specifikationerne tilpasses?

Ja. Zhejiang Quanshun Machine Tool tilbyder tilpasning af centerafstand, skivesize, spindelmotorkraft og andre parametre baseret på specifikke emne- og produktionskrav.
